FY-20TCF3 商品詳細

Panasonic(パナソニック)

換気扇

中間ダクトファン・ダクト用送風機器

FY-20TCF3

FY-20TCF3

標準価格 ¥155,000

¥65,100(税抜)

数量

  • 取り付け

[取付方法] 工事必要

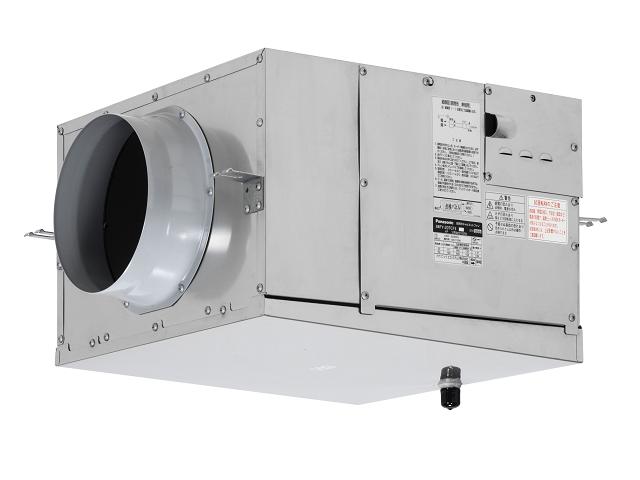

[機能/他] 品名 消音ボックス付送風機
品名 キャビネットファン
品名 厨房形 ステンレス製・天吊形 接続ダクト径:φ200mm 単相100V 出力:100W
特長 ホテル、レストランほか飲食店舗の業務用厨房や高温空気の排気・排熱などに適した『厨房形』
●大風量特性と高静圧特性をもつそれぞれのファンを組合わせた両吸込シロッコファン(ツインフローファン)の採用で、高静圧・低消費電力化を実現
●ドレンパン付機種の専用風路の開発により、ドレンパン自体を風路化することにより風速ムラを抑え、気流騒音を低減した薄型・低騒音設計
●外装パネルにステンレスを採用し、耐蝕性を向上
●高低差20mmのハイテーパードレンパンと内径15mmの大口径ドレンプラグで厨房特有の油分を含んだドレン水の排水性を向上
●撥油性塗装着脱式ドレンパンで狭い天井裏での清掃作業がラクに
●ドレン配管の位置を左右選択可能
●羽根車には撥油性塗装で油の付着を抑えます
●速結端子台付
●許容吸込み空気温度:80℃
■送風機用スイッチ(別売品)
FY-SW91W(入-切 強-弱)
お願い ●プール、温泉での排気、塩素等の薬材を使用する所では腐食の可能性が大きくなりますので使用できません。
●取扱空気0℃~80℃相対湿度100%以下、周囲空気-10℃~40℃相対湿度85%以下でご使用ください。この範囲外で使用しますと腐食、焼損、変形、回転不良につながるおそれがあります。
●保守のために天井に450mm角以上の点検口を点検パネル側に設けてください。
●必ずアース工事をしてください。
●モーター焼損保護のため過負荷保護装置(モーターブレーカーなどの保護機器)を使用してください。(モーターブレーカーなどの選定にあたっては、特性表に記載の最大電流の1.2~1.5倍を目安にしてください)
●漏電ブレーカーを必ず設置してください。
●本体は水平に取り付けてください。天地逆、点検パネル上下面方向、上下吐出方向に設置しないでください。
●油煙の多い場所にはグリスフィルターを吸込側に取り付けてください(客先手配)。
●ドレン抜きにドレンパイプを接続してください。適用ドレンパイプ径は、内径φ12又はφ15の軟質塩化ビニール管もしくは内径φ13の硬質ビニール管。(ドレンの配管の勾配は、排出側へ1/100以上としてください)(ドレン抜きねじサイズR1/2)
●接続ダクト及び製品本体の外部に結露を生じる恐れがある時は、必ず断熱処理をしてください。
●運転停止時、羽根車が高速で逆回転しないよう、外風ほかによる過度な風が接続ダクト内を流れないようにしてください。(必要に応じて電動ダンパー等(客策手配)を設けてください)
●極端なま曲げ、吹出口、吐出口のすぐそばでの曲げなど、ダクト抵抗が過度に大きくなる工事はしないでください。吹出口、吐出口が閉塞に近い状態での運転となりうるので、振動や騒音値が大きくなるばかりではなく、風量の低下やモーターに悪影響を与えます。(目安:最大風量の10%未満での運転は避けてください)
●離島の場合の運賃は都度お問い合わせください。
